XLSTAT: Gráficos de contorno en Excel



Contexto

Si desea visualizar (por ejemplo) la topografía de un volcán, XLSTAT le permite hacerlo mediante un gráfico de contornos.



Conjunto de datos del ejemplo

Los datos son ficticios y representan la topografía de un volcán sobre una cuadrícula de 10 m por 10 m. Las columnas X e Y corresponden, por tanto, a las coordenadas de la cuadrícula, y la columna de altitud representa la altura en cada punto de la cuadrícula.



Configuración

• Abra XLSTAT.

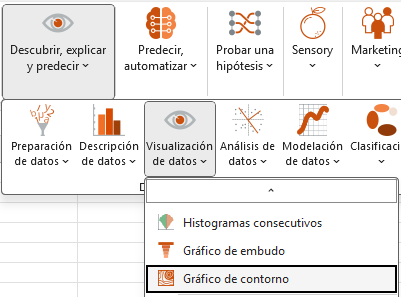

• Haga clic en el menú Visualización de datos y seleccione la opción Gráfico de contorno:

• Aparecerá el cuadro de diálogo.

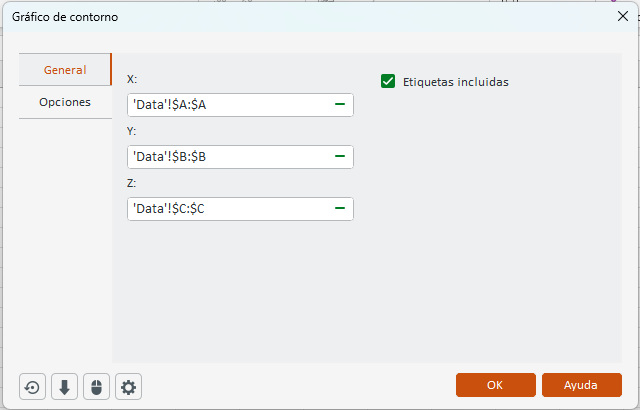

En la pestaña General:

• Seleccione la columna A en el campo X,

• la columna B en el campo Y,

• y la columna C en el campo Z.

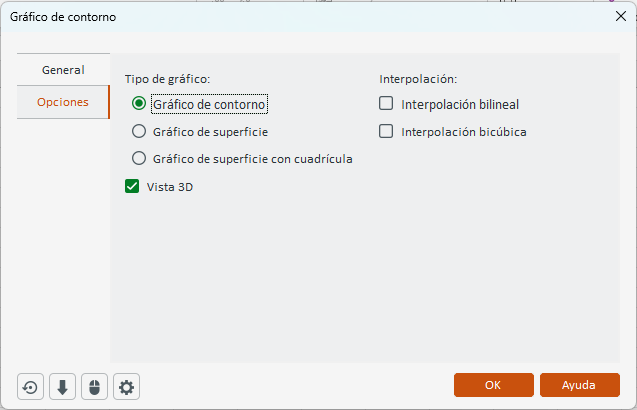

En la pestaña Opciones:

• Marque la opción Gráfico de contorno.

• Haga clic en el botón OK para iniciar los cálculos.

Los resultados se muestran en una nueva hoja de Excel.



Interpretación de los resultados

Se muestra el gráfico de contornos:

El gráfico de contornos presenta las diferentes zonas de altitud.

En el lado derecho del gráfico, una zona baja representa el inicio de la llanura. Las demás zonas rodean el volcán hasta su cima, con una altitud que aumenta gradualmente, hasta alcanzar el centro de la cumbre, donde la altitud desciende bruscamente.

Para ver la forma del volcán con mayor claridad, puede mostrar el gráfico como una superficie 3D.

De este modo, se obtienen las mismas conclusiones que con el gráfico de contornos 2D, con la llanura a la derecha y las distintas zonas de altitud hasta la cima del volcán.

Nota:

En el ejemplo, los datos son suficientes para obtener una buena visualización del volcán.

Cuando hay muy pocos datos o existen datos faltantes en algunos puntos de la cuadrícula, XLSTAT permite realizar una interpolación (bilineal o bicúbica) de los puntos y, de este modo, hacer el gráfico más legible.
