XLSTAT: Boîtes à moustaches entaillées dans Excel



Jeu de données

Les données utilisées au cours de ce tutoriel sont inspirées d’une étude du National Health and Nutrition Examination Survey (NHANES), ayant réalisé une enquête représentative de la population adulte américaine. On dispose ainsi, pour 150 individus, de sa valeur de cholestérol total dans le sang (en mg/dL) et de deux variables catégorielles : le statut tabagique et le sexe.



Configuration

• Ouvrez XLSTAT

• Cliquez sur le menu Visualisation de données et sélectionnez la fonctionnalité Graphiques univariés.

• La boîte de dialogue de la fonctionnalité apparaît.

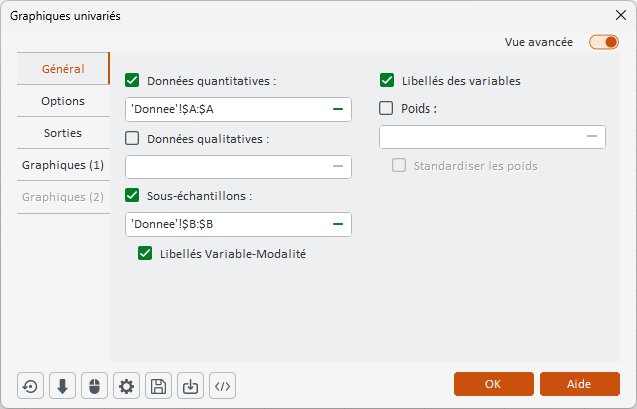

Dans l’onglet Général:

• Sélectionnez la colonne Cholestérol dans les Données quantitatives.

• Sélectionnez ensuite la colonne Tabagie en tant que Sous-échantillons.

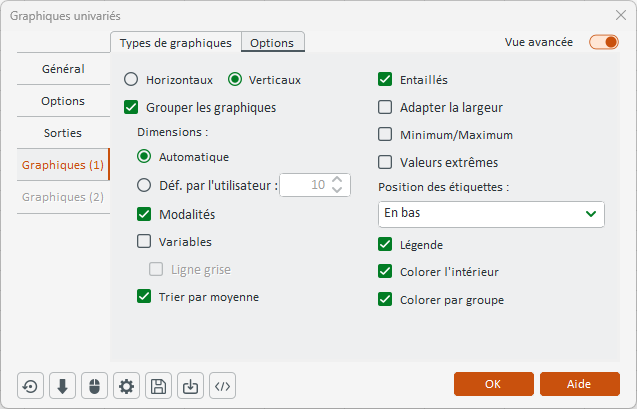

Dans l’onglet Options:

• Activez l’option permettant de Grouper les graphiques et choisissez un regroupement par Modalités.

• Activez également l’option Entaillés.



• Cliquez sur le bouton OK pour lancer les calculs.

• Les résultats s’affichent dans une nouvelle feuille Excel.



Interprétation des résultats

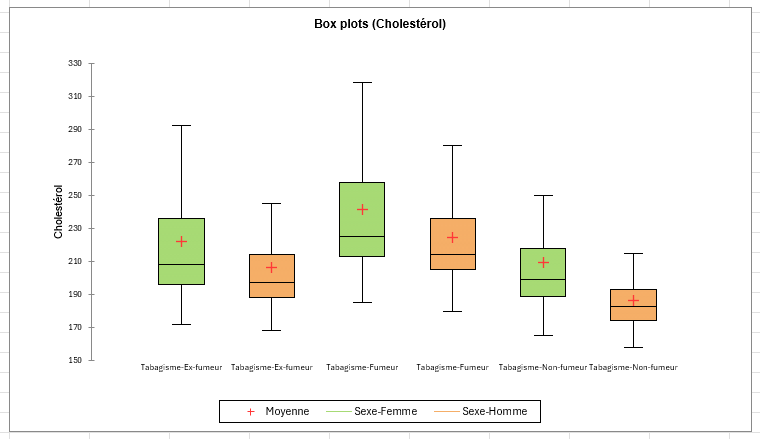

Sur le graphique d’une boîte à moustaches entaillés, les croix rouges correspondent aux moyennes, alors que les barres horizontales centrales symbolisent les médianes. La partie entaillée représente un intervalle de confiance autour des médianes. Enfin, la longueur (verticale) des boîtes correspond à l’écart interquartile et permet de visualiser la dispersion de 50% des points centraux autour de la médiane.

Après analyse des différents indicateurs statistiques représentés sur ce graphique (médiane, moyenne, quartiles), on peut dégager principalement trois axes de lecture. Premièrement, on note que le constat réalisé dans la section précédente, à savoir que l’usage du tabac semble s’accompagner d’une augmentation du cholestérol total, est confirmé à la fois chez les hommes et les femmes. La deuxième constatation que l’on peut effectuer c’est que sur les trois statuts tabagiques différents, les femmes ont des valeurs assez nettement supérieurs à celles des hommes. Enfin, on note qu’il existe bien pour les deux sexes un effet de l’arrêt du tabac dans la diminution du cholestérol total dans le sang.

En conclusion, la réalisation d’une boîte à moustaches entaillés combinée à l’analyse d’une boîte à moustaches avec deux variables catégorielles nous a permis de montrer que le tabac est associé à une élévation significative du cholestérol total pour les hommes, tout comme pour les femmes. On a aussi pu identifier que l'effet bénéfique de l'arrêt du tabac sur le taux de cholestérol total était visible dès le statut ex-fumeur, bien qu'un retour complet au niveau des non-fumeurs ne soit pas encore observé. Enfin, il a été noté que le sexe constitue un rôle indépendant, les femmes présentant des niveaux de cholestérol systématiquement plus élevés à statut tabagique équivalent.
