XLSTAT : Création et personnalisation d’un graphique



Contexte

Il existe deux méthodes pour obtenir des graphiques :

• Ceux générés à partir d’une analyse. Dans ce cas, les graphiques peuvent généralement être obtenus en activant les options correspondantes dans l’onglet Graphiques des boîtes de dialogue XLSTAT.

• Ceux créés directement à partir des données. Dans ce cas, les graphiques sont accessibles via le menu Visualisation des données.



Paramétrage

• Ouvrez XLSTAT.

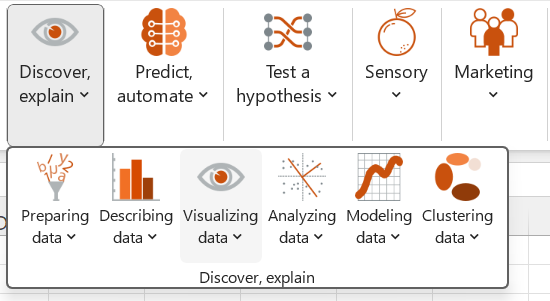

• Cliquez sur le menu Visualisation des données.

• Graphiques univariés :
  • Boîtes à moustaches, nuages de points, diagrammes en bandes, diagrammes tige-feuille, graphiques P-P et Q-Q normaux.
• Histogrammes
• Nuages de points
• Graphiques en coordonnées parallèles
• Graphiques 2D (pour les tableaux de contingence)
• Barres d’erreur

La configuration de ces graphiques commence par l’ouverture de la boîte de dialogue correspondante.

Dans l'onglet Général:

La première étape consiste à sélectionner les données à représenter, dans l’onglet Général.
Selon le type de graphique choisi, vous devrez peut-être sélectionner une ou plusieurs tables dans un ou plusieurs champs. Par exemple, pour un nuage de points, vous pouvez sélectionner 2 ou 3 variables quantitatives dans les champs X, Y et Z.

• Cliquez sur le sélecteur de plage pour choisir les données. La sélection se fait directement dans la feuille Excel à l’aide du curseur. Vous pouvez sélectionner des colonnes ou des plages, même non adjacentes.

• Si les données sélectionnées comportent des étiquettes, cochez l’option Étiquettes des variables pour qu’elles apparaissent comme légendes des axes.



• Si vous souhaitez regrouper les échantillons par couleur selon une variable catégorielle, cochez l’option Groupes et sélectionnez la variable dans Excel.

• Dans un nuage de points, il peut être utile d’afficher les noms des observations. Pour cela, cochez l’option Étiquettes des observations et utilisez le sélecteur de plage pour les sélectionner. L’option Utiliser le format des cellules permet de définir la taille et la couleur de la police des étiquettes dans le graphique, selon leur format dans Excel.

• La dernière étape dans l’onglet Général consiste à choisir l’emplacement du graphique :

• • À un endroit spécifique dans une feuille : cochez Plage et utilisez le sélecteur pour définir l’emplacement.
  • Dans une nouvelle feuille : option Feuille.
  • Dans un nouveau classeur : option Classeur.



Dans l'onglet Options:

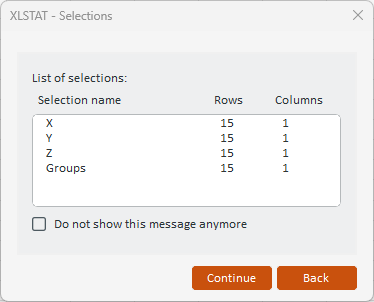

Accédez à l’onglet Options pour définir d’autres paramètres. N’hésitez pas à cliquer sur le bouton Aide pour obtenir des informations détaillées. La documentation s’ouvrira dans une fenêtre contextuelle. Dans la section Boîte de dialogue du graphique sélectionné, toutes les options sont expliquées. Cliquez sur OK pour lancer les calculs. Un résumé s’affichera. Si vous souhaitez modifier les paramètres, cliquez sur Retour pour revenir à la boîte de dialogue.



Personnalisation d’un graphique

Une fois le graphique affiché, vous pouvez le personnaliser davantage :

1. Modifier le contenu textuel: utilisez les outils Excel pour changer la police, la taille, le style des textes (étiquettes des échantillons, axes, titre, etc.).

2. Modifier les étiquettes des échantillons/variables: Excel ne permet pas de changer la couleur d’étiquettes spécifiques. Avec l’option EasyLabels de XLSTAT, vous pouvez personnaliser chaque étiquette individuellement et facilement changer leur type.

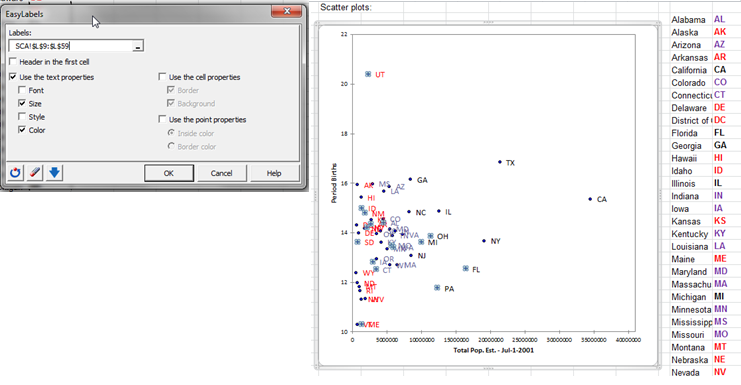

   Dans l’exemple ci-dessous, les étiquettes ont été modifiées pour passer du nom complet de l’État à son abréviation, avec un changement de couleur du texte.

3. Repositionner les étiquettes : utilisez l’outil Repositionner les étiquettes pour ajuster leur position.

4. Modifier les marqueurs: Excel permet de modifier les marqueurs, mais tous doivent être identiques pour une série. Avec l’outil EasyPoints de XLSTAT, vous pouvez définir la forme, la taille et la couleur des marqueurs, même au sein d’une même série. Le codage des formes est le suivant:

• • carré
  • losange
  • triangle
  • croix (x)
  • étoile (*)
  • point (.)
  • tiret (-)
  • plus (+)
  • cercle (o)

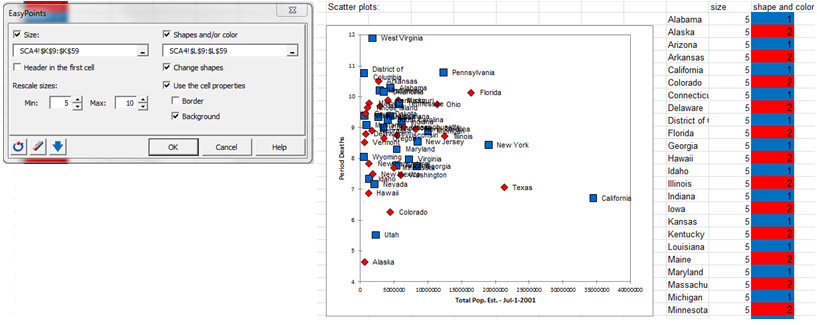

Dans l’exemple ci-dessous, la forme, la taille et la couleur des marqueurs ont été redéfinies.

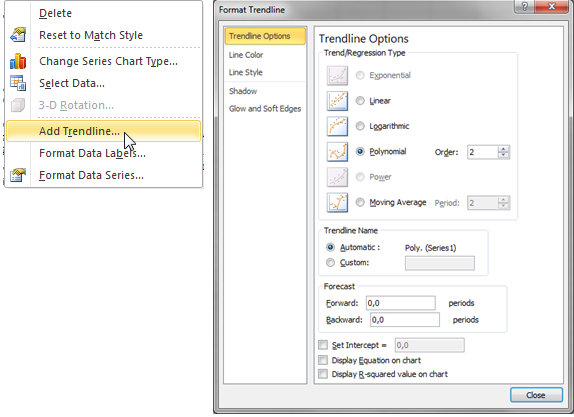

5. Ajouter une courbe de tendance: dans un nuage de points, vous pouvez ajouter une courbe de tendance via l’option Ajouter une courbe de tendance accessible par clic droit.

6. Modifier la zone du graphique: l’arrière-plan peut être personnalisé.

7. Modifier l’aspect des axes: lors du redimensionnement, certaines propriétés comme l’orthonormalité peuvent être perdues. Utilisez l’option Graphique orthonormé pour les restaurer. Pour définir précisément la taille des axes, utilisez AxesZoomer.

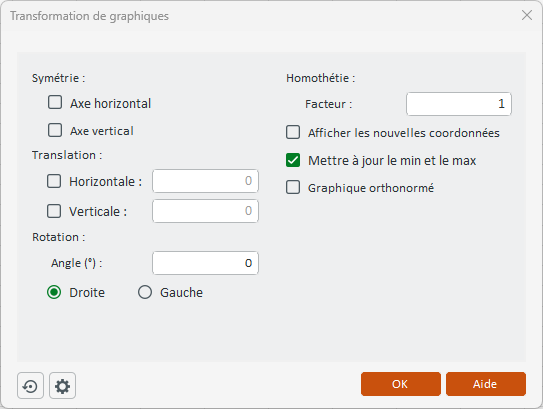

8. Modifier l’apparence: XLSTAT permet de transformer un graphique avec des options de symétrie, translation et rotation.

9. Fusionner plusieurs graphiques: l’option Fusionner les graphiques permet de combiner deux ou plusieurs graphiques similaires.
