XLSTAT: Carrera de gráficos de barras en Exel



Contexto

Para visualizar los valores de una variable para diferentes grupos (categorías), a menudo usamos gráficos de barras. La altura de cada barra representa el valor de la variable medida para un grupo determinado. Sin embargo, si la variable se mide en diferentes momentos, el gráfico de barras clásico no puede usarse para mostrar la evolución a lo largo del tiempo. Aquí es donde resulta útil el bar chart race. Este permite visualizar la evolución de una variable a lo largo del tiempo en un único gráfico dinámico.



Conjunto de datos del ejemplo

El conjunto de datos (adjunto) representa las victorias de torneos Grand Slam por jugador de tenis y por año desde 1970. La variable Number of Grand Slam victories indica el número total de títulos de Grand Slam que ha ganado el jugador. La variable Date indica la fecha del torneo y Name corresponde al jugador ganador.

Debido a la falta de datos, algunos jugadores que ganaron torneos Grand Slam antes de 1970 no fueron incluidos. Por ejemplo, Margaret Court, quien posee el récord de mayor número de victorias en Grand Slam (24 títulos), no aparece aquí.

El objetivo es mostrar la evolución de los ganadores de Grand Slam mediante un gráfico dinámico a lo largo del tiempo para el período dado (1970-2019).



Configuración inicial

• Abre XLSTAT.

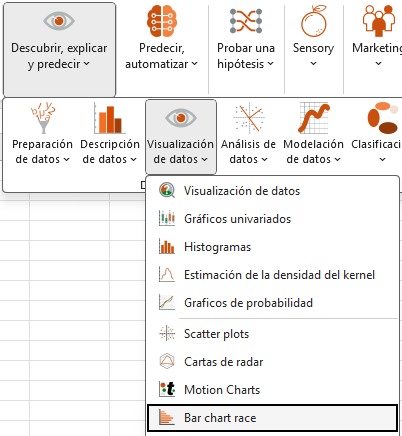

• Haz clic en el menú Visualizición de datos y selecciona la función Bar chart race.

• Aparece el cuadro de diálogo de Bar chart race.

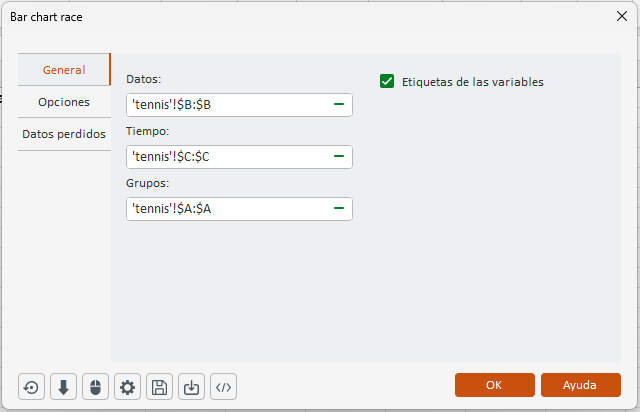

En la pestaña General:

• Selecciona la columna B, que corresponde a la variable Number of Grand Slam victories, en el campo Data.

• Selecciona la columna C en el campo Time.

• Selecciona la columna A, que contiene los nombres de los jugadores, en el campo Groups.

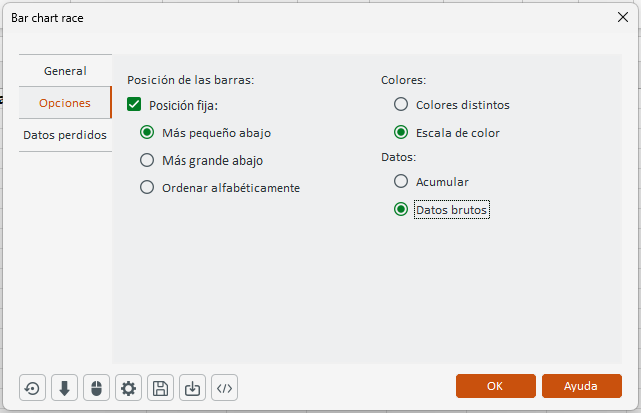

En la pestaña Opciones:

• Elige mostrar las barras de manera que la barra más pequeña quede abajo del gráfico al final de la animación.

• Elige colorear las barras marcando el campo escala de color.

• Muestra los datos brutos y no los acumulados, ya que los datos originales representan el número total de títulos de Grand Slam que posee cada jugador.

Haz clic en el botón OK para iniciar los cálculos.

Los resultados se muestran en una nueva hoja de Excel.



Configuración de la animación

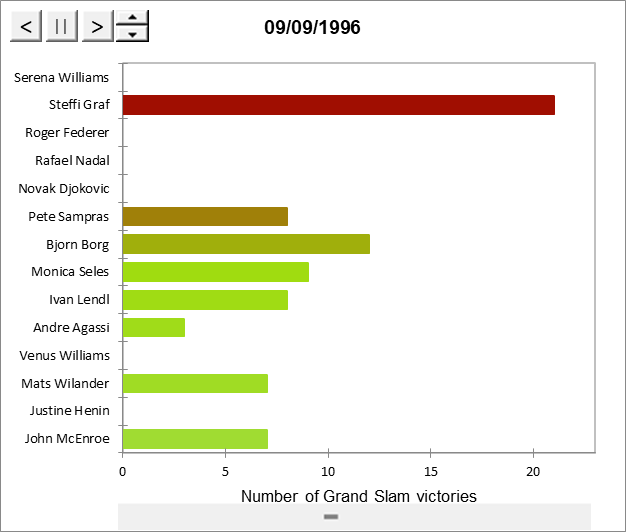

El bar chart race de abajo fue pausado en 1996 y muestra los resultados por jugador para ese año.

La barra de desplazamiento en la parte inferior del gráfico puede utilizarse para cambiar el valor de la variable Time y así mostrar la posición de las barras en una fecha específica.

En la parte superior izquierda del gráfico hay cuatro botones disponibles. Puedes avanzar o retroceder en el tiempo usando los botones de reproducción y retroceso, y detener la animación con el botón de pausa. El cuarto botón a la derecha permite cambiar la velocidad de la animación (1 muy lento – 10 muy rápido).



Interpretación de los resultados

Esta animación muestra la evolución de los jugadores con más títulos a lo largo del tiempo. Por ejemplo, se observa la dominación de Björn Borg durante los años 70. Entre mediados de los 80 y mediados de los 90, surge Steffi Graf. Finalmente, a principios de los 2000 aparecen Serena Williams y Roger Federer como los jugadores con más títulos, a menudo muy parejos entre sí. A partir de 2015, Serena Williams toma la delantera en la clasificación.
