XLSTAT: Personalizar un árbol de decisión en Excel



Datos para el análisis

Para este ejemplo, comenzaremos con un árbol de decisión existente y configuraremos su visualización.



Configuración

Comience con el árbol existente del conjunto de datos. En la caja de herramientas del árbol de decisión, haga clic en Remove Grid para mejorar la visualización.

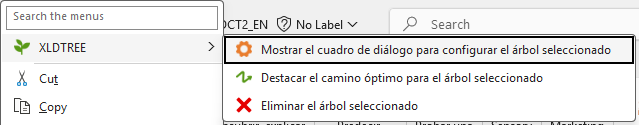

El árbol se muestra horizontalmente, con los bloques de ramas sobre los bloques de nodos. Para ajustar el diseño, haga clic derecho en el primer bloque del árbol a la izquierda y seleccione XLDTREE > Abrir el cuadro de diálogo para configurar el árbol seleccionado.

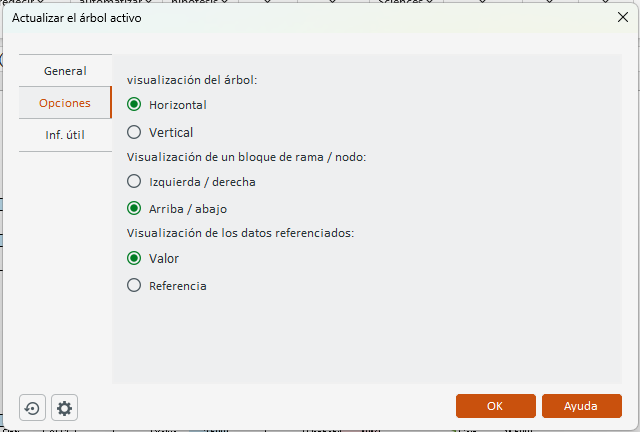

En la pestaña Opciones, puede ajustar la visualización del árbol y de los bloques de ramas/nodos con cuatro estilos disponibles. Después de explorar cada opción, elija la que mejor se adapte a sus necesidades. Esta configuración se puede cambiar en cualquier momento y el árbol se actualizará al hacer clic en OK.

• Visualización del árbol: Horizontal, Rama / Nodo: Arriba / abajo: Esta es la visualización predeterminada.

• Visualización del árbol: Horizontal, Rama / nodo: Izquierda / derecha: Los bloques se organizan horizontalmente, con los bloques de ramas y nodos alineados a la izquierda y a la derecha.

• Visualización del árbol: Vertical, Rama / Nodo: Arriba / abajo El árbol se muestra verticalmente, con los bloques de ramas ubicados encima de los bloques de nodos.

• Visualización del árbol: Vertical, Rama / nodo: Izquierda / derecha: El árbol se muestra verticalmente, con los bloques de ramas y nodos alineados de izquierda a derecha.

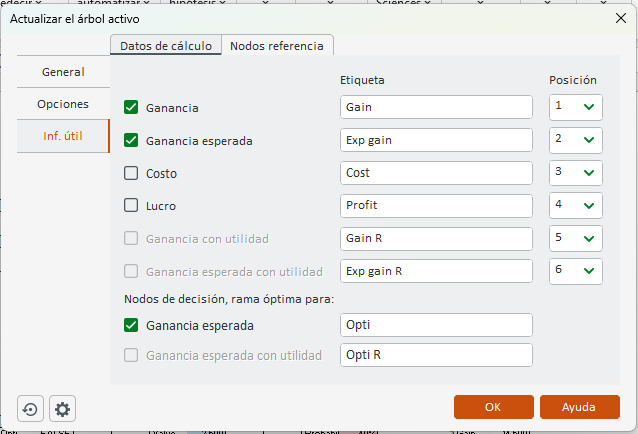

En la pestaña Información útil, puede seleccionar y etiquetar la información que se muestra para cada nodo. Por ejemplo:

• Position 1: Ganancia esperada (etiqueta EG) – basada en la ganancia esperada de los nodos hijos.

• Position 2: Ganancia (etiqueta G) – la suma de costos y beneficios de los nodos padres.

• Position 3: Costo (etiqueta C) – la suma de todos los costos de los nodos padres.

• Position 4: Beneficio (etiqueta P) – la suma de todos los beneficios de los nodos padres.

Aquí se muestra el árbol visualizado verticalmente, con los bloques de ramas posicionados encima de los bloques de nodos:



Información adicional

En XLSTAT, hay disponibles varios modos de cálculo para analizar un árbol de decisión. También puede mostrar la ruta óptima según el objetivo (maximizar o minimizar la ganancia), ya sea para todo el árbol o a partir de un nodo específico.
