XLSTAT: ¿Cómo realizar diagramas de dispersión?



Datos para el análisis

Los datos corresponden a un pequeño grupo de pacientes que han seguido una dieta específica. Su médico ha registrado su peso antes del tratamiento (kg), cuánto peso han perdido (kg), si están satisfechos o no con el efecto de la dieta, así como su edad.

Nuestro objetivo aquí es visualizar los resultados manteniendo la mayor cantidad de información posible.



Configuración

• Abre XLSTAT.

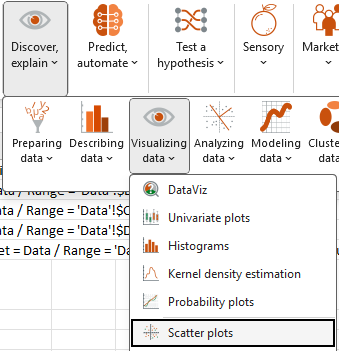

• Haz clic en el menú Visualización de datos y selecciona la opción Diagramas de dispersión:

• Una vez que hayas hecho clic en el botón, aparece el cuadro de diálogo de diagrama de dispersión.

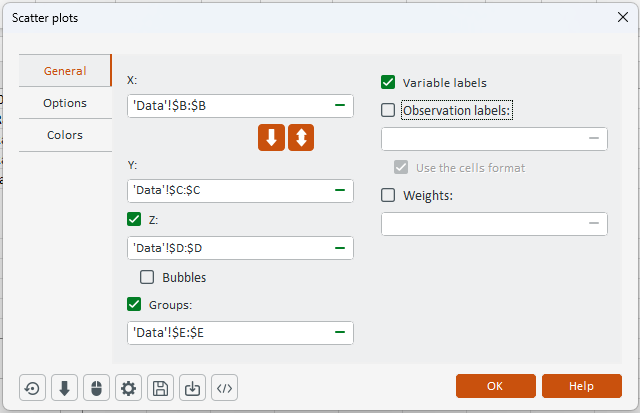

En la pestaña General:

• Selecciona los datos en la hoja de Excel de la siguiente manera:

  • X: Peso

  • Y: Pérdida de peso

  • Z: Edad

  • Grupos: Satisfecho

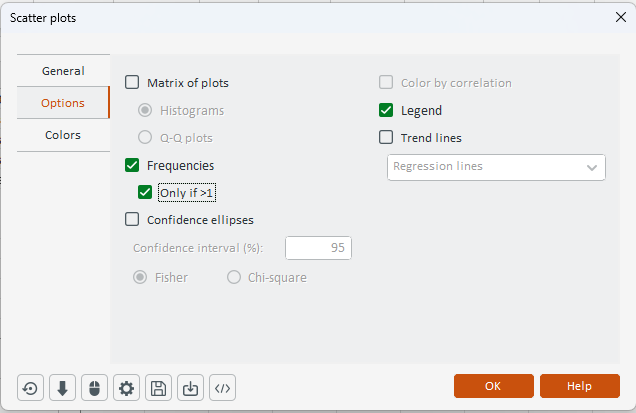

En la pestaña Opciones:

• Activa Frecuencias y Solo si >1, ya que queremos saber si hay dos o más puntos superpuestos, en caso de que ocurra.

• Activa la opción Leyenda para poder identificar los puntos que pertenecen a cada una de las dos categorías de la columna de Grupos.

Nota: La opción de Elipses de confianza solo se puede activar si se desactiva la opción de datos Z en la pestaña General.

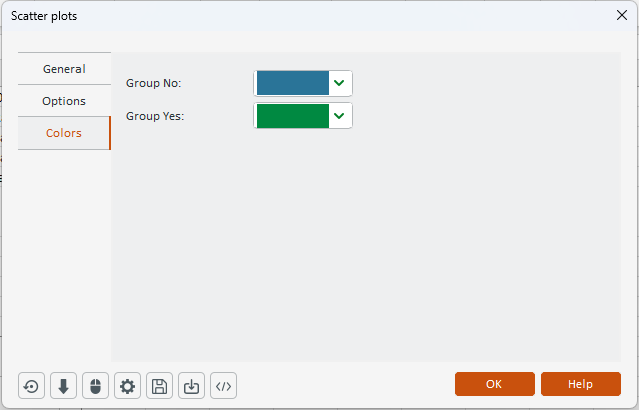

En la pestaña Colores:

• Primero, introduce el número de grupos (aquí tenemos sí/no, por lo tanto, 2 grupos en total).

• Luego, haz clic en cada campo de grupo abajo para elegir su color.

Nota: Si deseas dejar los colores predeterminados de XLSTAT, no marques la opción de número de grupos.



• Haz clic en el botón Aceptar para iniciar los cálculos.

• Los resultados se muestran en una nueva hoja de Excel.



Interpretación de los resultados

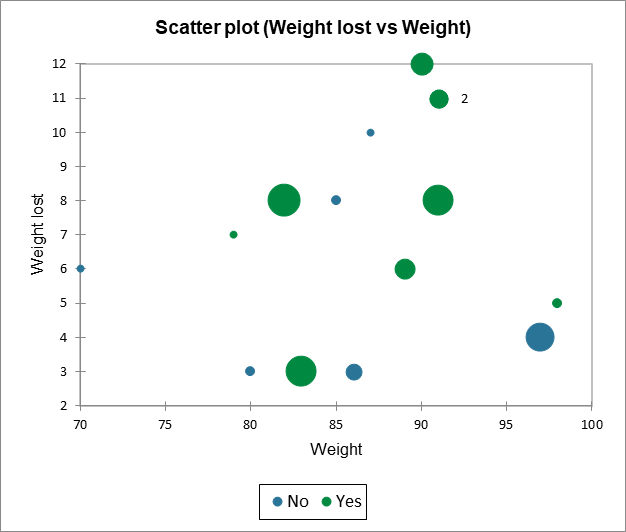

El siguiente gráfico se muestra en la hoja:

El tamaño de las burbujas es proporcional a la variable Z (en nuestro caso, la edad), y representa así una manera de mostrar una tercera dimensión en nuestro gráfico bidimensional.
Aquí, por ejemplo, vemos que las personas satisfechas son relativamente mayores.

Nota 1: Para una de las observaciones, se ha añadido una etiqueta. Esto nos indica que dos observaciones están superpuestas.

Nota 2: No se han utilizado etiquetas de observación en el gráfico porque no se activó la opción "Etiquetas de observaciones"
